Passat B8 Limousine - Karosszéria résméretek.

Gépkocsi első része 1. nézet A méret = 3,6 mm ± 0,6 mm Hézagméret a motorháztető és a hűtőrács között B méret = 1,3 mm ± 0,6 mm Hűtőrács és motorháztető magasságkülönbség C méret = 2,1 mm ± 0,5 mm Hézagméret a szélvédő és a tető között D méret = -2,2 mm ± 0,8 mm Szélvédő és a tetőperem magasságkülönbsége E méret = 3,0 mm ± 0,5 mm Hézagméret a motorháztető és a sárvédő között F méret = -0,2 mm ± 0,8 mm Motorháztető és a sárvédő magasságkülönbsége G méret = 4,1 mm ± 0,6 mm Hézagméret a motorháztető és a halogén fényszóró között G méret = 3,2 mm ± 0,6 mm Hézagméret a motorháztető és a LED-ekkel működő fényszóró között H méret = -1,1 mm ± 0,6 mm Magasságkülönbség a motorháztető és a halogén fényszóró között H méret = -1,3 mm ± 0,6 mm Magasságkülönbség a motorháztető és a LED-ekkel működő fényszóró között

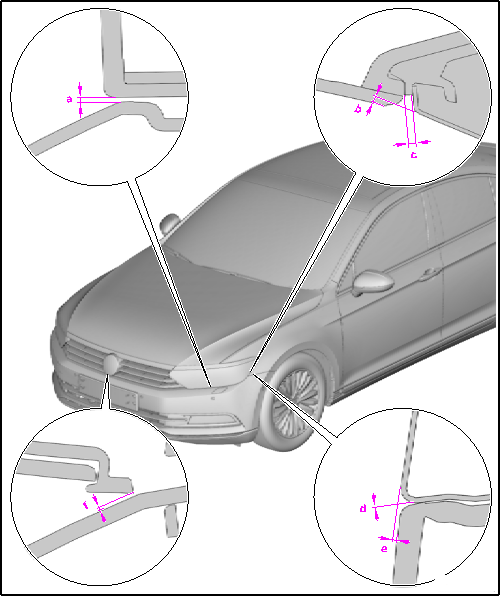

Gépkocsi első része 2. nézet A méret = 1,0 mm ± 0,8 mm Hézagméret a fényszóró és az első lökhárító között B méret = 1,0 mm ± 0,5 mm Fényszóró és sárvédő egysíkúsága C méret = 1,0 mm ± 0,5 mm Hézagméret a fényszóró és a sárvédő között D méret = 0,0 mm + 0,5 mm Hézagméret a sárvédő és az első lökhárító között E méret = -0,3 mm ± 0,5 mm Lökhárító egysíkúsága az első sárvédővel F méret = 5,0 mm ± 0,5 mm Hézagméret az első lökhárító és a hűtőrács között

sdsdc

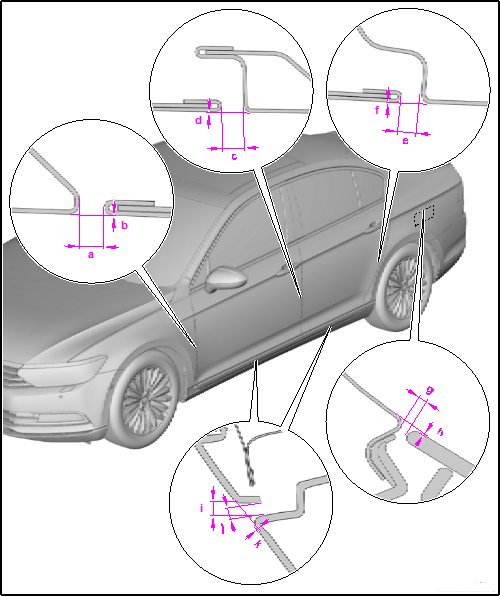

Karosszéria középen nézet A méret = 3,5 mm ± 0,5 mm Hézagméret a sárvédő és az első ajtó között B méret = 0,0 mm - 1,0 mm Magasságkülönbség a sárvédő és az első ajtó között C méret = 4,2 mm ± 0,5 mm Hézagméret az első ajtó és a hátsó ajtó között D méret = 0,0 mm + 1,0 mm Első ajtó és hátsó ajtó magasságkülönbsége E méret = 3,4 mm ± 0,5 mm Hézagméret a hátsó ajtó és az oldalelem között F méret = 0,0 mm + 1,0 mm Magasságkülönbség, hátsó ajtó az oldalelemhez G méret = 1,7 mm ± 0,3 mm Gépkocsi jobb oldala: Hézagméret az oldalelem és az üzemanyag-betöltőnyílás fedél között H méret = -0,5 mm ± 0,3 mm Gépkocsi jobb oldala: Magasságkülönbség az üzemanyag-betöltőnyílás fedél és az oldalelem között I méret = 5,5 mm ± 0,8 mm Hézagméret az ajtók és a küszöbburkolat között J méret = - 5,0 mm ± 0,8 mm Hézagméret az ajtók és a küszöbburkolat között K méret = 0,3 mm ± 0,5 mm Magasságkülönbség az első és hátsó ajtó és a küszöbburkolat között

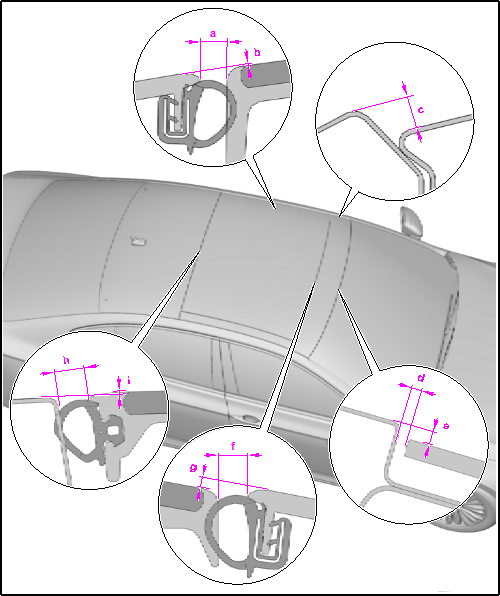

Panorámatető nézet A méret = 4,7 mm Hézagméret az üvegtető-takaróelem és az üvegtető között B méret = -0,5 mm Magasságkülönbség az üvegtető és az üvegtető-takaróelem között C méret = -4,5 mm Magasságkülönbség a panorámatető és az oldalelem között D méret = 2,4 mm ± 1,0 mm Hézagméret elöl a szélvédő és a panorámatető között E méret = -2,2 mm ± 0,5 mm Magasságkülönbség a szélvédő és a panorámatető között F méret = 4,7 mm ± 1,5 mm Hézagméret az üvegtető-takaróelem és az üvegtető között G méret = -1,7 mm ± 1,5 mm Magasságkülönbség az üvegtető és az üvegtető-takaróelem között H méret = 5,2 mm ± 1,3 mm Hézagméret az üvegtető és a tető között I méret = 1,2 mm ± 1,5 mm Magasságkülönbség az üvegtető és tető között



Karosszéria hátul A méret = 1,0 mm ± 0,5 mm Hézagméret az oldalelem és a hátsó világítás között Bméret = -0,3 mm ± 0,5 mm Magasságkülönbség, hátsó világítás az oldalelemhez C méret = 2,0 mm ± 0,5 mm Hézagméret a tető és a hátsó ablak között D méret = -2,0 mm ± 0,5 mm Magasságkülönbség a hátsó ablak és a tető között E méret = 3,5 mm ± 0,5 mm Hézagméret az oldalelem és a csomagtérajtó között F méret = -1,4 mm ± 0,8 mm Magasságkülönbség, csomagtérajtó az oldalelemhez G méret = 5,0 mm ± 0,5 mm Hézagméret a hátsó lökhárító és a csomagtérajtó között H méret = 3,5 mm ± 0,8 mm Hézagméret az oldalelem hátsó világítótest és csomagtérajtó hátsó világítótest között I méret = 0,5 mm ± 0,5 mm Magasságkülönbség az oldalelem hátsó világítótest és csomagtérajtó hátsó világítótest között J méret = - 0,0 mm ± 0,5 mm Hézagméret az oldalelem és a hátsó lökhárító között K méret = -0,3 mm ± 0,5 mm Magasságkülönbség, hátsó lökhárító az oldalelemhez
